管更生技術 pipelining

管更生工事とは

老朽化した既設管(下水道管、農水管、工業用水管、工場内排水管、高速道路や鉄道における横断管)に対して、
新設管と同等以上の性能を持つ更生材料を既設管路内に裏打ちし、管渠の修繕・改築を行う非開削工事です。

テレビカメラ調査

既設管の老朽具合を調査する上で、既設管内にテレビカメラを挿入することで、管内の老朽化具合を診断調査することができます。
カメラ車にシステムが搭載されており、スピーディーかつわかりやすい報告書を作成することが可能です。

TVカメラ搭載車輌

TVカメラ搭載車輌

TVカメラ操作状況

TVカメラ操作状況

既設管内状況:クラック確認

既設管内状況:クラック確認

既設管内状況:腐食及びモルタル付着確認

既設管内状況:腐食及びモルタル付着確認

調査用カメラヘッド

調査用カメラヘッド

管更生工事

SPR工法(大口径φ800mm以上)

既設管渠内に硬質塩化ビニル材等を嵌合させながら製管し、既設管との隙間にモルタルなどを充填する工法です。

製管前

製管前

製管状況

製管状況

製管後

製管後

アルファライナー工法(中小口径自立管φ800mmまで)

シームレスシステム工法(中小口径自立管φ600mmまで)

既設管渠内へ更生材料を引き込み、その後、空気圧により拡径、圧着させ光で材料を硬化させる工法です。

材料引込み

材料引込み

材料引込み

材料引込み

拡径・硬化管理

拡径・硬化管理

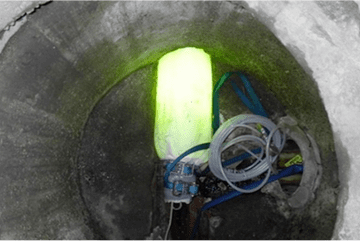

UVトレイン点灯

UVトレイン点灯

更生前

更生前

更生後

更生後

洗浄工事

アイスピグ洗浄工法

特殊アイスシャーベットを用いて既設管内を赤錆や夾雑物をソフトに洗浄し、健康や環境に優しい工法です。

アイスピグ洗浄工法

アイスピグ洗浄工法
下水圧送管の付着物除去・洗浄中

下水圧送管の付着物除去・洗浄中

水道管のマンガン除去・夾雑物サンプリング

水道管のマンガン除去・夾雑物サンプリング

耐震継手工事

マグマロック工法

既設管渠と管渠の継手部・マンホール直壁の継手部及びマンホールと管渠の接続部を短時間にレベル2地震動に耐える耐震構造に改善する非開削工法です。
既設管渠またはマンホールの継手部及び既設管渠に設けた誘発目地の位置に、ステンレススリーブを油圧で拡径しリング状に形成させ、ゴムスリーブを管渠内面に均等に圧着させます。

マンホールと菅きょの接合部(菅口)をレベル2(地震動)の耐える耐震構造に改善!
マグマロック工法NGJ 対象菅径 Ø800〜3000

マグマロック工法NGJ 対象菅径 Ø800〜3000

マグマロック工法 mini・NGJ 対象菅径 Ø200〜700

マグマロック工法 mini・NGJ 対象菅径 Ø200〜700

菅きょ継手部へのマグマロック施工例

菅きょ継手部へのマグマロック施工例

止水工事

管渠のクラック・継手部分の浸入水の止水や内水圧管の漏水の止水を行います。
既設管渠の漏水箇所に、ステンレススリーブを油圧で拡径しリング状に形成させ、ゴムスリーブを管渠内面に均等に圧着させます。

施工前

施工前

施工後

施工後

construction 施工実績
